一、项目概述

家用送餐机器人这个赛道并不新鲜——市面上扫地机器人已经跑了好多年，送餐机器人也早就在餐厅普及。但绝大多数家用机器人都采用激光SLAM或视觉SLAM做定位，本质上是相对定位：通过不断观测周围环境特征来计算"我相对刚才的位置移动了多少"。这种方案有一个致命缺陷——一旦环境变化（家具挪动、装修变更、光照变化），定位就漂移甚至丢失。

本文提出的方案彻底换了一条路：放弃SLAM，采用UWB-TDOA室内伪卫星绝对坐标导航。整套系统不依赖环境特征，通过预埋在别墅内的UWB基站构建全局笛卡尔坐标系，机器人走到哪里都能知道自己在地图上的绝对XYZ坐标——家具怎么摆都不影响定位精度。

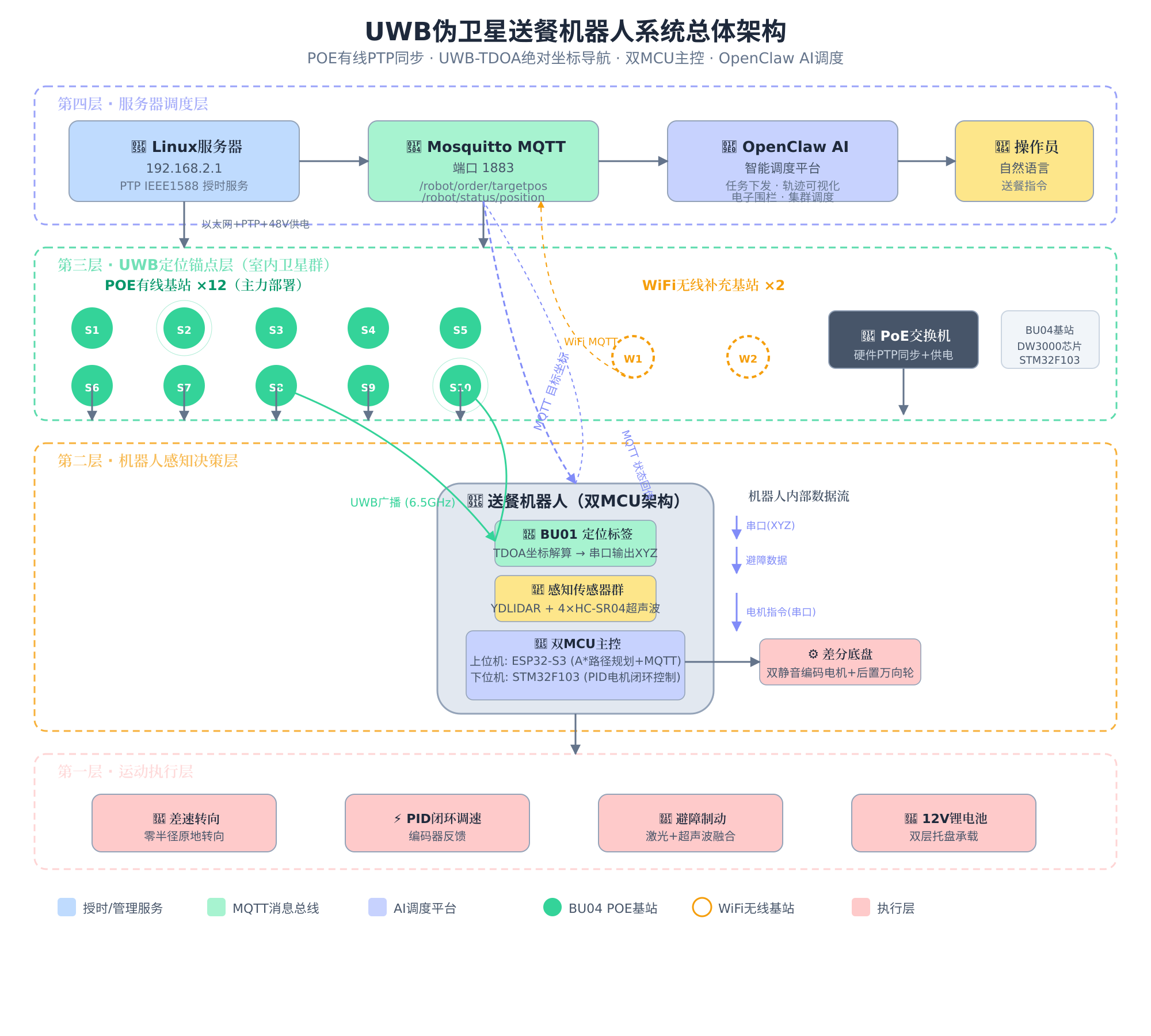

二、系统四层架构

1. 服务器调度层（核心大脑）

舍弃树莓派，选用专用Linux服务器（192.168.2.1）作为局域网核心节点，部署三项关键服务：

• 🕐 PTP IEEE1588授时服务：全域时间基准，向全部UWB基站输出微秒级统一时间戳。这是整套系统的精度命脉——TDOA定位的精髓在于"时间差"，基站间时间不同步，定位精度直接崩盘。
• 🔄 Mosquitto MQTT（1883）：两条核心Topic——/robot/order/targetpos 下发目标点，/robot/status/position 回传实时坐标。
• 🧠 OpenClaw AI调度平台：接收自然语言指令，自动解析坐标推送导航任务，可视化轨迹，自定义禁行区域，支持多机集群拓展。

2. UWB定位锚点层（室内卫星群）

共部署14台BU04基站（搭载DW3000芯片）：

• 主力部署（12台）：POE有线以太网，LAN8720以太网模块通过MII接口对接STM32F103，POE 48V同时供电。安装高度统一2.6m，固件写入实测XYZ三维坐标。
• 补充部署（2台）：WiFi无线方案，ESP32中转时间同步数据，仅用于布线困难点位。

每台基站持续广播：设备编号 + PTP时间戳 + 自身XYZ星历坐标。移动BU01标签接收多基站信号，TDOA解算实时位置。

3. 机器人感知决策层（双MCU架构）

机器人采用三层模块化圆壳设计，高600mm、底盘直径320mm：

模块	硬件	功能
定位单元	BU01 UWB标签	TDOA解算XYZ，串口输出至主控
感知单元	YDLIDAR T-mini Plus + 4×HC-SR04	纯避障，不参与定位（核心创新）
上位主控	ESP32-S3	MQTT通信 + A*路径规划 + 指令下发
下位主控	STM32F103	编码器采集 + PID闭环调速 + 避障仲裁
动力	双编码电机+万向轮	差速底盘，12V锂电池，双层托盘

4. 运动执行层

STM32下位机解析上位机指令，通过PID闭环控制双差分电机实现零半径原地转向、直线行进和制动。结合激光雷达和超声波数据，检测到障碍物时自动执行转向避让——抵达预设坐标后底盘停机，完成递送作业。

三、完整数据流

四、技术深水区：5个必须正视的问题

这套方案的设计思路我非常认可，但有几处技术细节在实际落地时可能会踩坑，逐一分析。

🔴 问题1：STM32F103 × LAN8720 = 不支持硬件PTP

这是整个方案中最致命的硬件设计缺陷。PTP IEEE1588要实现微秒级精度同步，依赖网卡PHY层的硬件时间戳（Hardware Timestamping）。STM32F103的ETH外设虽然是MAC层，但不支持IEEE 1588硬件时间戳，LAN8720是百兆PHY芯片，同样不硬件支持1588。

这意味着你跑PTP只能靠软件在MAC层打时间戳，软件PTP在无实时操作系统的STM32上，抖动至少数百微秒到毫秒级，而这套UWB系统一个纳秒的时序误差对应30厘米的定位误差——几百微秒的抖动直接让定位崩到几百米外。

建议方案：

• 方案A（推荐）：换用STM32F407/F427或STM32H743，这两款MCU的ETH外设内置IEEE 1588硬件时间戳支持，配合LAN8720（或DP83848）可实现真正的硬件级PTP，精度可达亚微秒级。
• 方案B：物理同步信号线替代PTP。在BU04之间拉一条Daisy Chain的GPIO硬件中断信号线（类似GPS的1PPS秒脉冲），用硬件边沿同步所有STM32的系统定时器，精度可达纳秒级，且不依赖网络协议。
• 方案C：不改硬件，改用DS-TWR（双向测距）替代TDOA。DS-TWR不要求站间严格同步，但刷新率会降到10Hz左右。

🟡 问题2：Z轴精度与多楼层导航的物理局限

方案中提到"依托Z轴坐标天然区分楼层"——但实际UWB定位的Z轴精度天然低于XY轴，因为所有基站基本在同一水平面（天花板2.6m），导致垂直方向的几何构型（GDOP）很差。单靠UWB的Z轴变化来判定楼层非常不可靠，尤其当基站间距较小（别墅单层200㎡约14×14m）时，Z轴误差可能在1~2米。

建议：

• 增加气压计辅助（BMP280精度±1米，配合UWB可提升到±0.3米）
• 机器人搭载楼层触发传感器（如楼梯口的地磁标签或RFID地标），强制校正楼层判断
• 当系统检测到Z轴在楼层边界附近时，自动进入"等待确认"模式

🟡 问题3：A*路径规划的前提条件

ESP32-S3上运行A*路径规划算法，前提是有一张预先建好的栅格地图。方案中没有说明地图数据来源。A*需要知道哪些区域是可通行区域、哪些是障碍物区域（墙、家具等）。如果完全依赖UWB绝对坐标，UWB只能告诉机器人"我在哪"，不能告诉机器人"哪里能走"。

建议：

• 初始建图阶段：手动遥控机器人遍历全屋，利用激光雷达数据构建静态代价地图，保存为预置路径网络
• 或者采用拐点列表法：人工标注各房间的进出点坐标，路径规划简化为"下一个拐点→直达目标"

🟡 问题4：14颗基站的必要性评估

对于单层200㎡的三层别墅，14颗基站偏多。UWB系统有个规律：基站数量翻倍，精度改善收益递减。4颗可见卫星即可完成三维定位（最低需求4颗），8颗可获得很好的冗余，再多增加主要是覆盖盲区。

建议：先用8~10颗（每层3颗+1颗楼宇过渡），测试实际覆盖情况后按需补点，不必一步到位14颗。

🔵 问题5：机器人下楼/电梯对接

方案提到"跨层导航"，但轮式机器人无法自主上下楼梯。如果需要多楼层送餐，必须解决楼层物理转移（电梯呼叫或移动机器人配楼梯履带）。

建议：对接智能家居电梯或家用升降梯，通过OpenClaw联动电梯楼层按钮——这是一个非常实用的拓展方向。

五、硬件BOM与成本估算

组件	型号	数量	预估单价	小计
UWB基站	BU04（DW3000）	14	¥80	¥1,120
UWB标签	BU01	1	¥60	¥60
核心服务器	Linux 迷你主机	1	¥800	¥800
PoE交换机	千兆16口 PoE	1	¥320	¥320
上位主控	ESP32-S3	1	¥45	¥45
下位主控	STM32F103C8T6	1	¥12	¥12
激光雷达	YDLIDAR T-mini Plus	1	¥220	¥220
超声波模块	HC-SR04	4	¥8	¥32
电机+驱动+电池	编码电机+L298N+12V锂电	1套	¥180	¥180
机械结构+3D打印	PLA壳体+托盘	1套	¥300	¥300
网线/辅材	CAT6+接口+电源	1批	¥200	¥200
总计				约¥3,289

六、项目创新总结

1. 绝对坐标导航替代SLAM相对定位：家具挪动、装修变化不影响定位稳定，这是与市面机器人方案的根本差异。
2. POE有线PTP替代纯无线同步：稳定性远超常规创客型UWB方案，长期运行无漂移。
3. 激光雷达仅做避障不参与定位：打破"定位必须靠雷达"的思维定式，定位与感知解耦。
4. 双MCU双工架构：上位机专注通信规划、下位机专注实时控制，分层保障可靠性。
5. OpenClaw AI调度框架：自然语言交互 + 轨迹实时可视化 + 多机集群拓展。
